Qu'est-ce qu'un sondage carotté ?
Le sondage carotté est une méthode géotechnique qui consiste à prélever des carottes de sol sous forme de cylindres continus à l’aide de tubes creux enfoncés dans le sol.
Ces échantillons obtenus et analysés permettent de déterminer avec précision la stratigraphie du sol, sa porosité, sa structure ainsi que d’autres propriétés géologiques.
Cette technique de reconnaissance de sol implique l’utilisation de différents outils, selon la nature du terrain à prélever :
Pourquoi réaliser un sondage carotté ?
Le sondage carotté présente plusieurs avantages pour l’étude géotechnique d’un site :
- Évaluer la portance du terrain et identifier les risques géologiques ;
- Analyser les propriétés mécaniques du sol pour déterminer sa résistance et sa stabilité ;
- Visualiser avec précision la stratification des couches de sol, avec une exactitude de l’ordre de 10 centimètres ;
- Observer les variations de faciès comme les sables, argiles ou limons.
Cette technique garantit une étude détaillée des successions lithologiques et facilite les recommandations pour les projets de construction.
Quelle technique de sondage carotté utiliser pour votre projet ?
Carottage par fonçage
Le carottage par fonçage consiste à enfoncer le carottier dans le sol par percussion ou vibration. Il est particulièrement adapté aux sols tendres ou peu cohésifs comme les limons, sables ou argiles. Cette méthode permet d’obtenir des carottes continues tout en minimisant la perturbation des échantillons.
Carottage rotatif
Le carottage rotatif utilise une rotation du tube de carottage, souvent accompagnée d’un fluide de forage (eau, boue). Il permet d’atteindre des profondeurs importantes, parfois supérieures à 100 mètres, en fonction des spécificités du terrain. Cette technique est idéale pour les sols durs ou compacts.
Comment se déroule un sondage carotté ?
- 1. Préparation du chantier
- 2. Forage
- 3. Carottage
- 4. Interprétation des résultats
Cela implique de choisir l’emplacement des sondages en fonction des plans du projet, de l’accessibilité du site et des zones à étudier.
Le géotechnicien en charge de la mission devra également apprêter le matériel indispensable au forage : sondeuse, trépieds, système de circulation de la boue de forage, etc.
Le choix du matériel dépendra de la nature des couches de terrain à traverser et de la profondeur à atteindre.
Une fois le site préparé et le matériel disponible, il sera ensuite question de choisir la méthode de forage, en fonction de la nature du sol.
Après avoir foré le sol, l’étape qui suit consiste à injecter dans le trou une boue de forage pour stabiliser les parois, faciliter l’extraction des carottes et remonter les cuttings à la surface.
Pour précision, des tubes sont généralement placés dans le trou de forage pour maintenir les parois et éviter les effondrements.
Dans un premier temps, le carottier est descendu dans le trou de forage qui se compose d’un tube creux muni d’une couronne de coupe à son extrémité.
Il pénètre ensuite dans le sol et prélève un échantillon cylindrique intact.

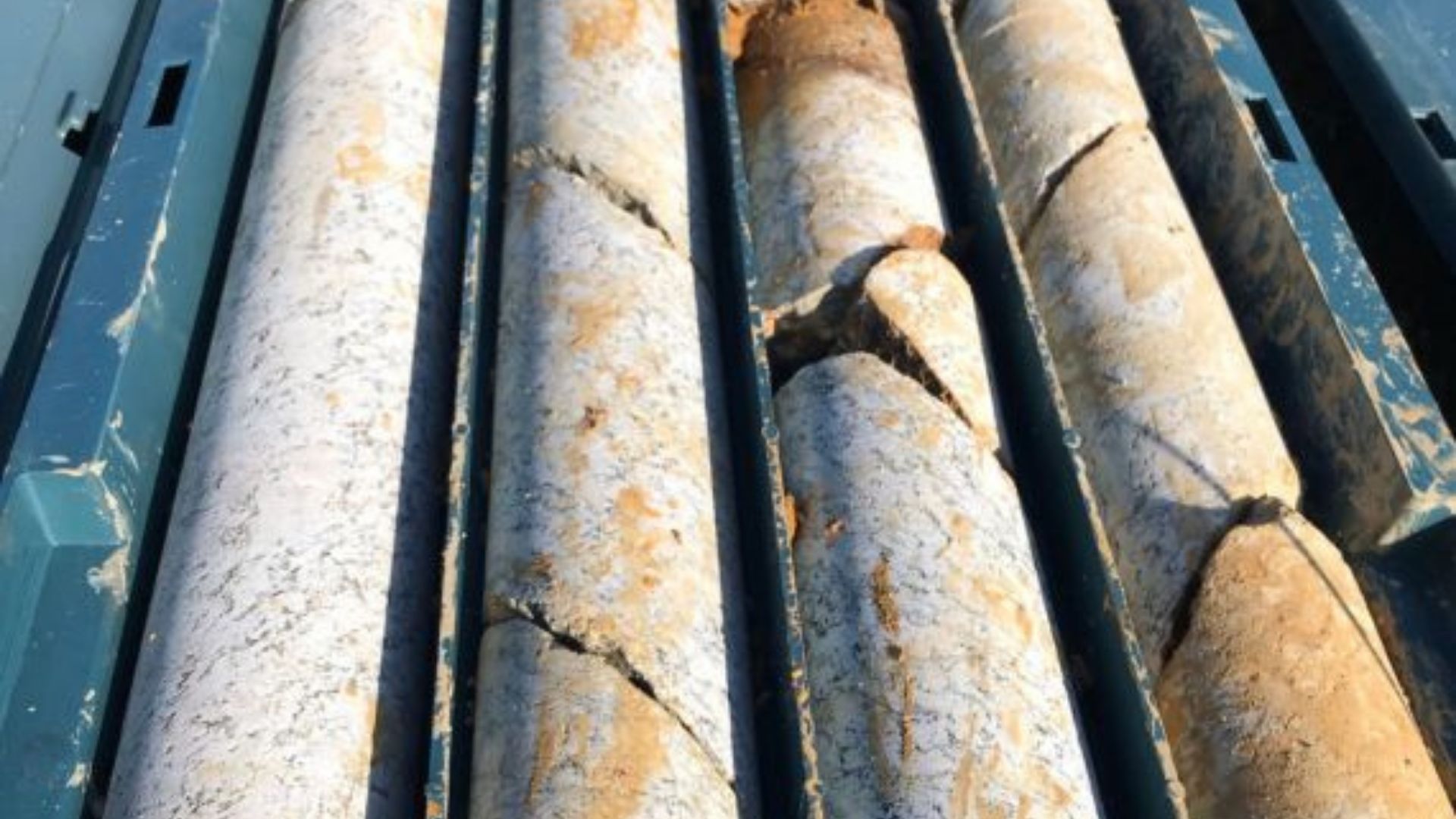

Enfin, les carottes sont remontées à la surface et placées dans un tube de protection avant d’être envoyées en laboratoire pour analyse : limites d’Atterberg, granulométrie, teneur en eau, densité…
À partir des résultats des analyses, le géotechnicien procède à une représentation graphique des différentes couches de sol rencontrées, de leur épaisseur et de leurs caractéristiques.
Sur la base de ces données, il formule ensuite des recommandations pour la conception des fondations.
- 1
- 2
- 3
- 4
Cela implique de choisir l’emplacement des sondages en fonction des plans du projet, de l’accessibilité du site et des zones à étudier.
Le géotechnicien en charge de la mission devra également apprêter le matériel indispensable au forage : sondeuse, trépieds, système de circulation de la boue de forage, etc.
Le choix du matériel dépendra de la nature des couches de terrain à traverser et de la profondeur à atteindre.
Une fois le site préparé et le matériel disponible, il sera ensuite question de choisir la méthode de forage, en fonction de la nature du sol.
Après avoir foré le sol, l’étape qui suit consiste à injecter dans le trou une boue de forage pour stabiliser les parois, faciliter l’extraction des carottes et remonter les cuttings à la surface.
Pour précision, des tubes sont généralement placés dans le trou de forage pour maintenir les parois et éviter les effondrements.
Dans un premier temps, le carottier est descendu dans le trou de forage qui se compose d’un tube creux muni d’une couronne de coupe à son extrémité.
Il pénètre ensuite dans le sol et prélève un échantillon cylindrique intact.
Enfin, les carottes sont remontées à la surface et placées dans un tube de protection avant d’être envoyées en laboratoire pour analyse : limites d’Atterberg, granulométrie, teneur en eau, densité…
À partir des résultats des analyses, le géotechnicien procède à une représentation graphique des différentes couches de sol rencontrées, de leur épaisseur et de leurs caractéristiques.
Sur la base de ces données, il formule ensuite des recommandations pour la conception des fondations.
Devis gratuit pour réaliser un sondage carotté
Des préoccupations particulières ? Contactez directement notre assistance disponible 24/24h et 7/7j.
FORATERRA
FAQ sur le sondage carotté
Combien coûte sondage carotté ?
Le coût d’un sondage carotté peut varier en fonction de plusieurs facteurs, tels que :
La profondeur du sondage : Plus la profondeur du forage est importante, plus le coût sera élevé.
La nature du terrain : Les sols difficiles, tels que les roches ou les sols très durs, peuvent rendre l’opération plus complexe et donc plus coûteuse.
L’emplacement géographique : Les coûts peuvent fluctuer selon la région où vous vous trouvez, notamment en raison des frais de déplacement des équipes et du matériel. Par exemple, dans certaines zones rurales ou éloignées, les frais peuvent être plus élevés.
Le type de carottage : Il existe différents types de carottages (carottage continu, carottage ponctuel) qui influent sur les coûts.
Pour obtenir une estimation précise, il est conseillé de contacter plusieurs entreprises spécialisées et de leur fournir des informations détaillées sur le terrain (localisation, type de projet, profondeur souhaitée).
Combien de temps prend un sondage carotté ?
La durée d’un sondage carotté dépend de la profondeur et du nombre de carottes à extraire, mais il faut compter en moyenne 1 à 2 jours par sondage.
Quelle est la profondeur maximale atteinte lors d’un sondage carotté ?
Les sondages carottés peuvent atteindre des profondeurs allant jusqu’à 100 mètres selon les besoins du projet.
Quels sont les objectifs d'un sondage carotté ?
- Prélèvement d’échantillons intacts : Obtenir des carottes de sol pour des analyses en laboratoire très poussées (essais triaxiaux, essais oedométriques, etc.).
- Étude de la stratification du sol : Observer les différentes couches de sol et leurs épaisseurs.
- Détermination des propriétés mécaniques : Mesurer la résistance, la compressibilité et la perméabilité du sol.
